在螺紋膠的使用過程中，涂膠量的控制是影響鎖固效果的關鍵因素。膠量過多會導致固化后殘留溢出，不僅造成浪費，還可能污染部件或影響后續(xù)拆卸;膠量不足則無法形成完整膠層，難以達到防松密封效果。掌握科學的涂膠量標準及控制技巧，能有效提升施工效率與連接可靠性。

一、不同規(guī)格螺紋的基準膠量

螺紋直徑是決定涂膠量的核心參數(shù)。對于 M3-M6 的小規(guī)格螺栓，建議在螺栓頭部下方的 2-3 個螺紋牙上涂抹膠液，膠層厚度以覆蓋螺紋牙側(cè) 1/2 為宜，單次用量約 0.1-0.3 毫升。例如電子設備中的精密螺絲，過量涂膠可能滲入電路板造成短路，微量精準涂膠是關鍵。

M8-M12 的中等規(guī)格螺栓，需在螺紋旋合段的 3-4 個牙面均勻涂膠，膠液應呈現(xiàn)連續(xù)的線狀分布，用量控制在 0.3-0.5 毫升。以汽車發(fā)動機缸體螺栓為例，膠量不足會導致機油滲漏，而過量則可能在固化時擠壓到缸體平面，影響密封性能。

對于 M14 以上的大規(guī)格螺栓，涂膠范圍需擴展至 4-5 個螺紋牙，同時在螺栓根部增加一圈膠線，總用量約 0.5-1 毫升。大型機械的地腳螺栓常用此規(guī)格，充足的膠量可確保在強振動環(huán)境下的長期鎖固效果。

二、影響涂膠量的關鍵因素

螺紋精度與配合間隙直接改變膠量需求。粗牙螺紋的間隙較大，需比細牙螺紋多涂 20%-30% 的膠量，例如 M10 粗牙螺栓(螺距 1.5mm)比細牙螺栓(螺距 1mm)的膠量應增加約 0.1 毫升。存在磨損或加工誤差的舊螺紋，需適當加大膠量以填充間隙，必要時可先試裝檢查漏膠情況。

應用場景的密封要求也需調(diào)整膠量。僅需鎖固功能時，按基準膠量涂抹即可;若同時需要密封(如液壓管路接頭)，應在螺紋末端多涂一圈膠液，形成 “密封壩”，用量增加 50% 左右。但需注意，密封用膠量不可超過螺紋深度的 2/3.否則固化壓力可能導致螺紋變形。

膠液類型對用量有間接影響。低黏度螺紋膠流動性強，易滲入縫隙，可減少 10%-15% 用量;高黏度膠則需增加用量以確保覆蓋均勻。例如用于垂直安裝螺栓的高黏度膠，涂膠量應比水平安裝多 10%，防止膠液因重力流淌導致局部不足。

三、避免浪費與失效的實操技巧

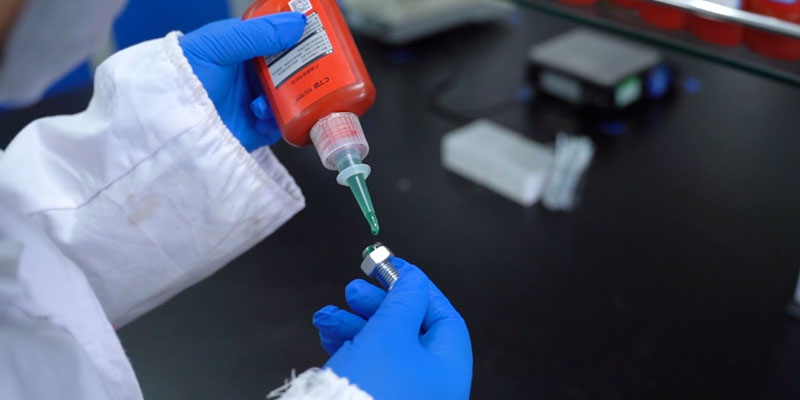

涂膠工具的選擇能精準控制用量。建議使用帶刻度的膠瓶或?qū)Ｓ命c膠筆，小規(guī)格螺栓可用針頭式膠嘴，每次擠壓行程控制在 1-2mm;大規(guī)格螺栓采用寬口膠嘴，以 “點斷式” 涂抹形成間斷膠線，既節(jié)省膠量又保證效果。

預裝配檢查可減少無效消耗。涂膠前先將螺栓與螺母試擰一次，標記旋合長度，涂膠時僅在有效旋合段內(nèi)涂抹，避免在螺栓外露部分浪費膠液。對于盲孔螺紋，膠量不得超過螺紋孔深度的 1/2.防止膠液溢出至孔底造成清理困難。

剩余膠液的保存需注重細節(jié)。開封后的螺紋膠應排出膠瓶內(nèi)空氣，倒置存放于陰涼處，下次使用前先擠出前端 1-2mm 固化膠頭，避免因膠嘴堵塞導致的膠液浪費。單組份螺紋膠開封后應在 1 個月內(nèi)用完，超過期限的膠液即使外觀正常，也需增加 20% 用量以彌補活性下降。

掌握這些技巧后，既能將膠液利用率提升 30% 以上，又能確保螺紋連接的可靠性。實際操作中，建議先按基準量試涂，根據(jù)固化后的膠層狀態(tài)(理想狀態(tài)為螺紋間隙填滿且無明顯溢出)逐步調(diào)整，形成適合特定場景的用量標準。
